EXPDTE: 0501-17
Soporte carteles para interior y exterior con indicación de entrada al local. Realizado en plástico LPC color celeste cielo, con pantallas transparentes para introducir carteles publicitarios de dimensiones 610 mm x 914 mm. Tiene unas dimensiones abierto de A: 620 mm, H: 1088 mm y cerrado de H: 1227 mm. En la base lleva incorporado dos franjas de caucho antideslizante, fácil de transportar. Apoyándolo en el suelo se abre automáticamente. Para recogerlo solo hay que tirar del tirador.
Dimensiones en (mm). Posición 2
Alto x Ancho x Largo: 1088 x 620x 625
Relación de Planos en A2.

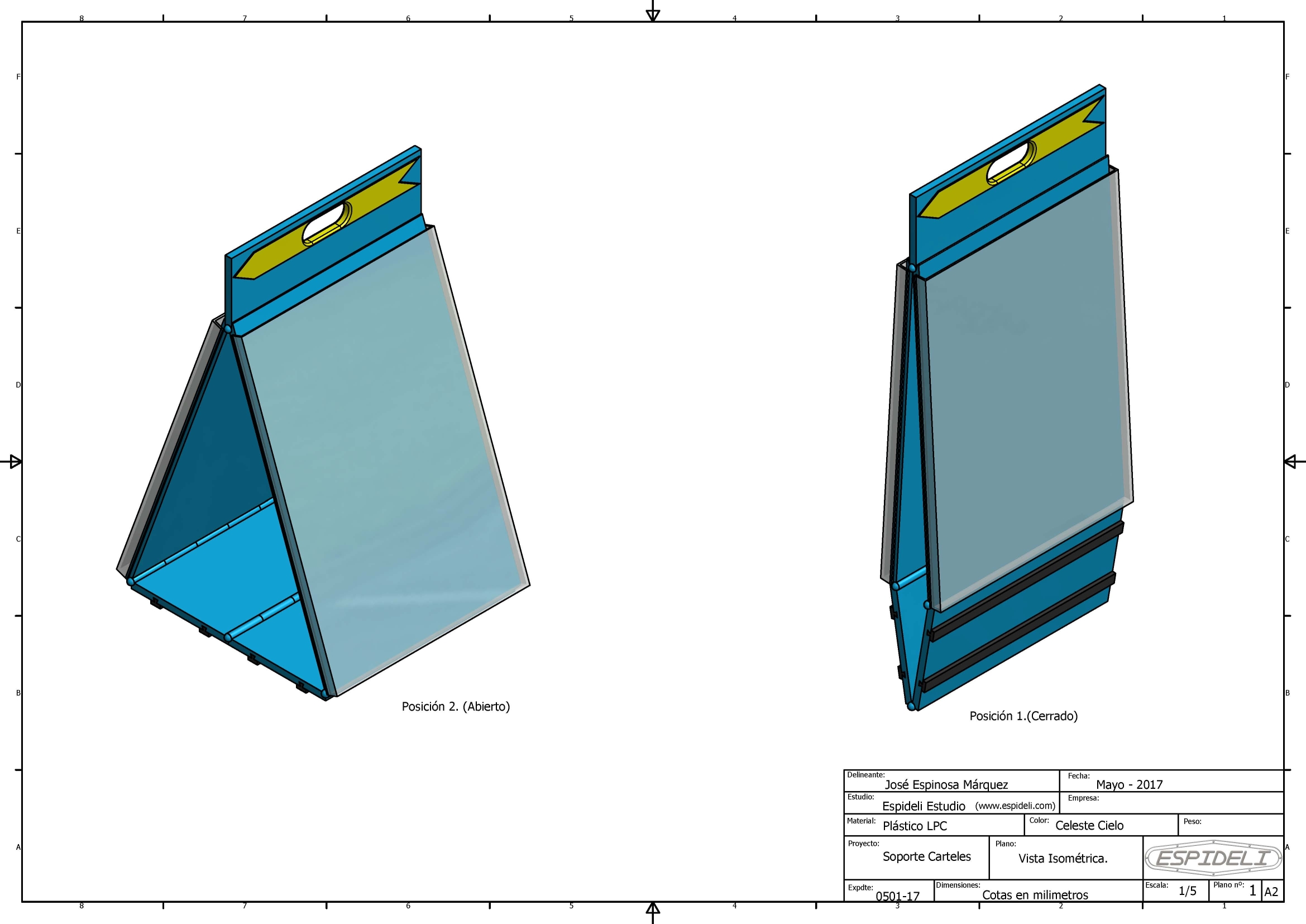

nº1. Vista Isométrica.

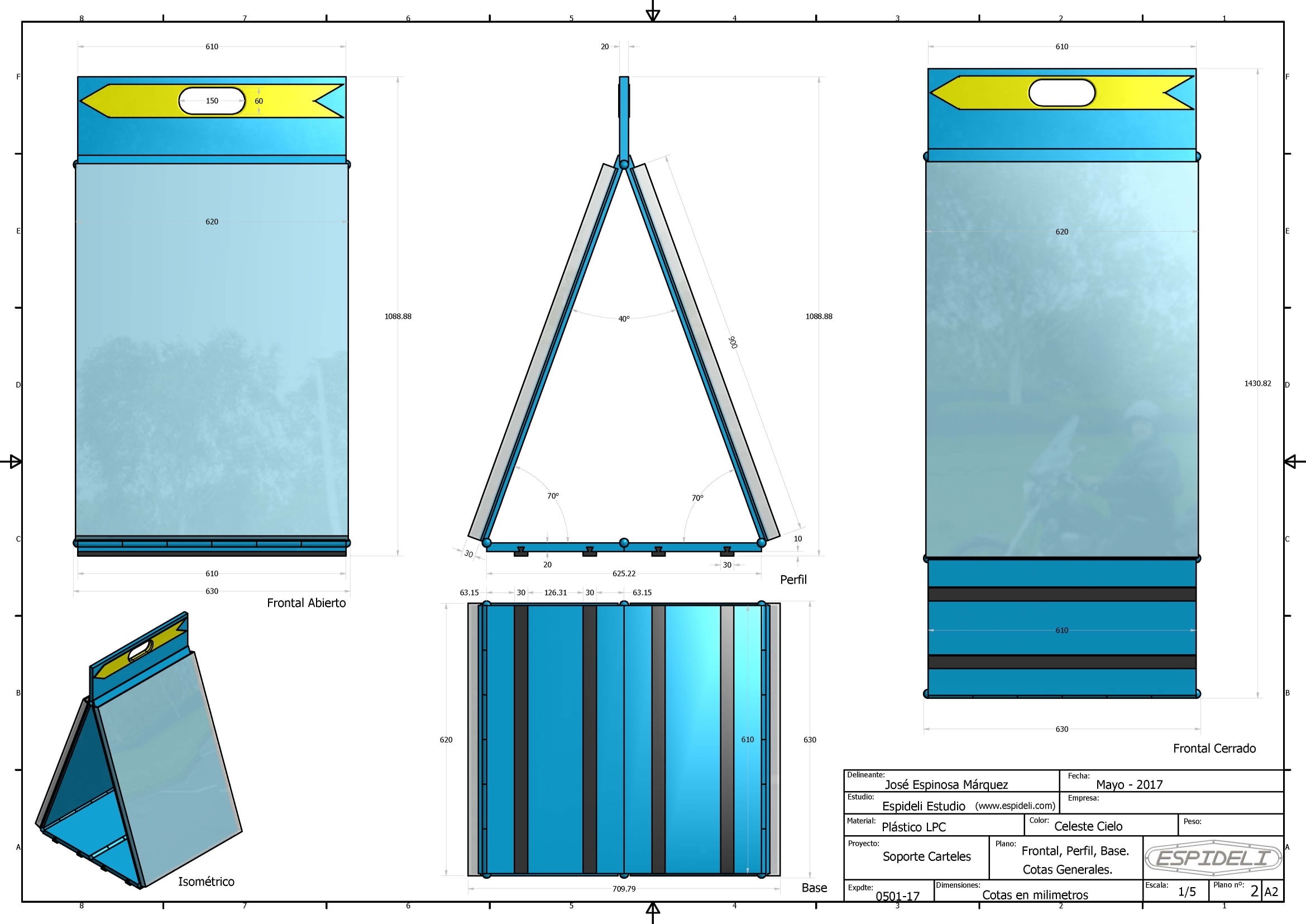

nº2. Frontal, Perfil y Base. Cotas Generales.

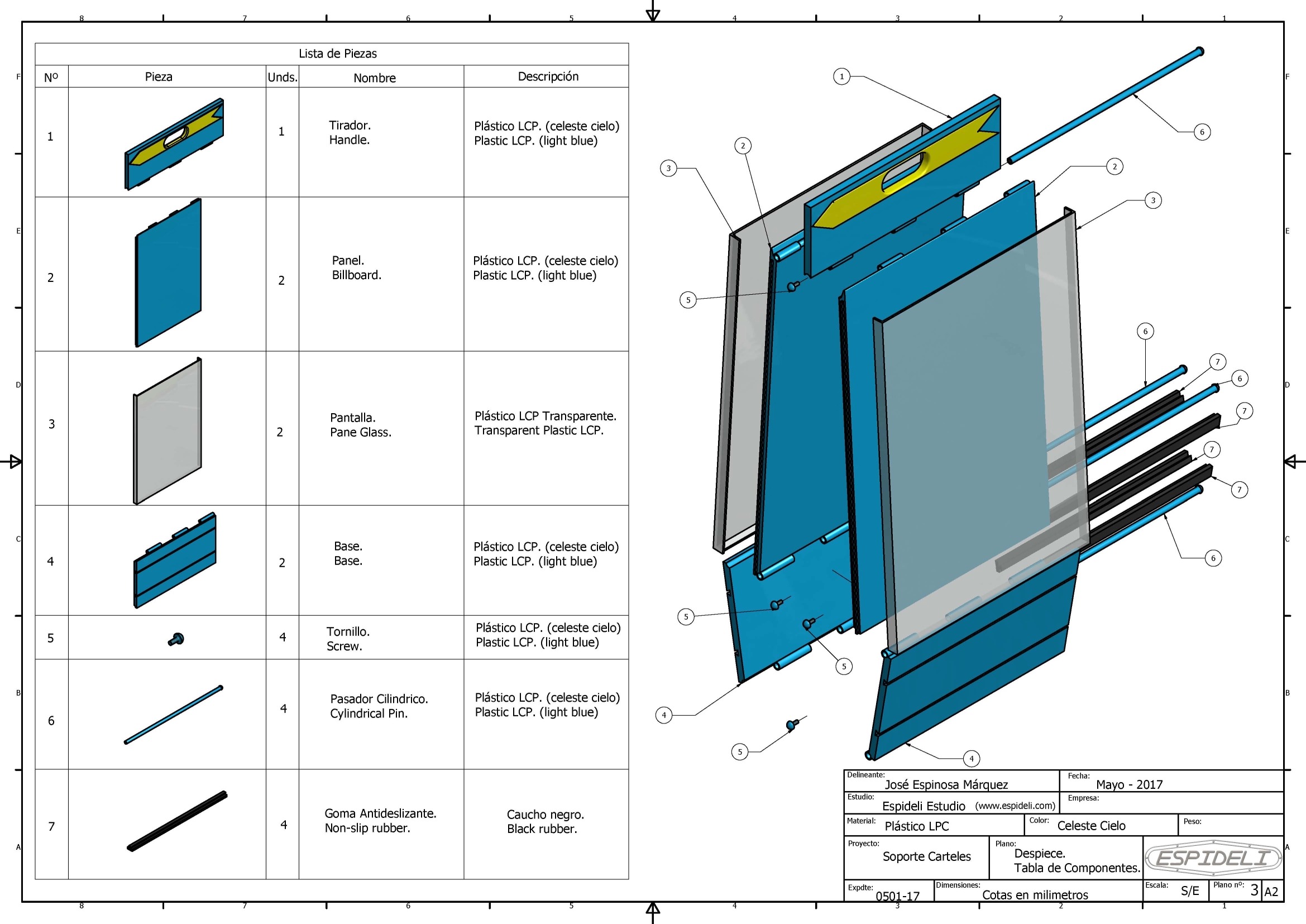

nº3. Despiece. Tabla de componentes.

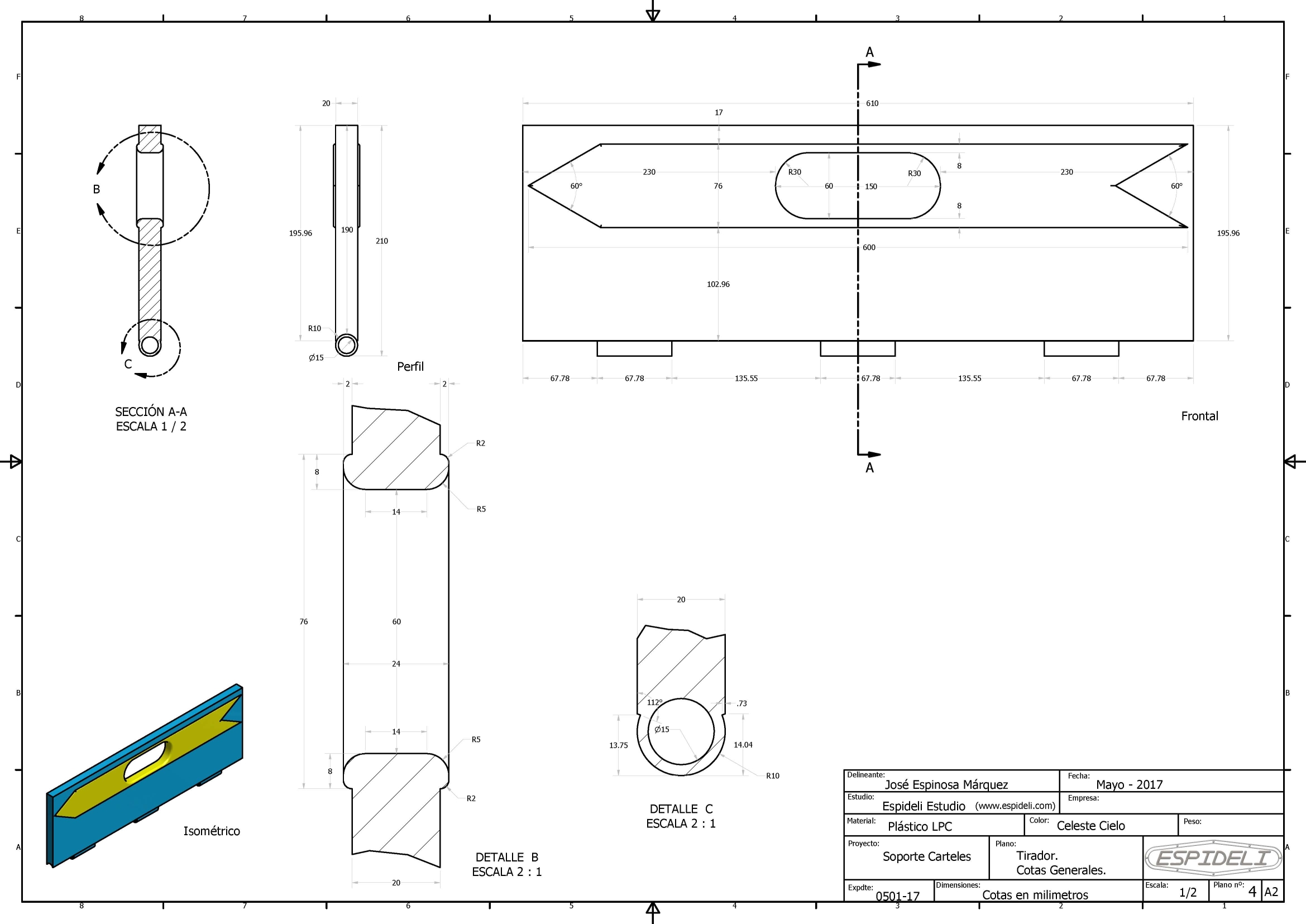

nº4. Tirador. Cotas Generales
nº5. Panel. Cotas Generales.
nº6. Pantalla. Cotas Generales.
nº7. Base. Cotas Generales.
nº8. Tornillo y Pasador. Cotas Generales.
nº9. Goma Antideslizante. Cotas Generales.
El plano nº3 (Despiece. Tabla de Componentes.) está realizado en español e inglés para una mejor comprensión del proyecto.

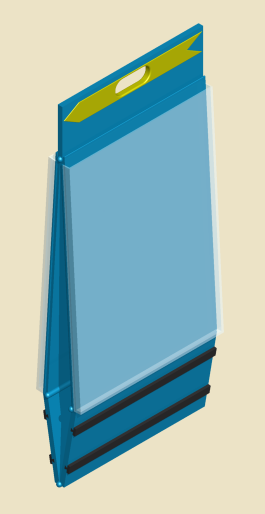

Isométrico Posición 1

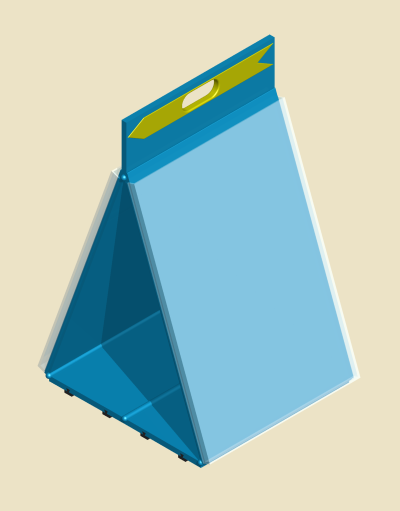

Isométrico Posición 2

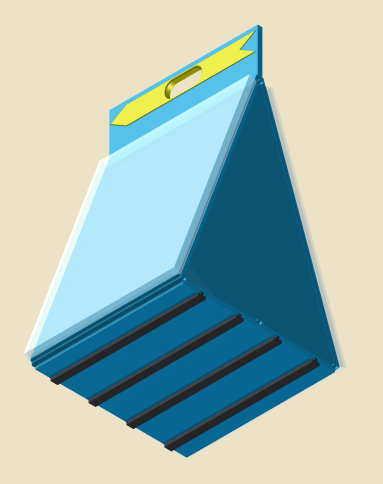

Isométrico Inferior

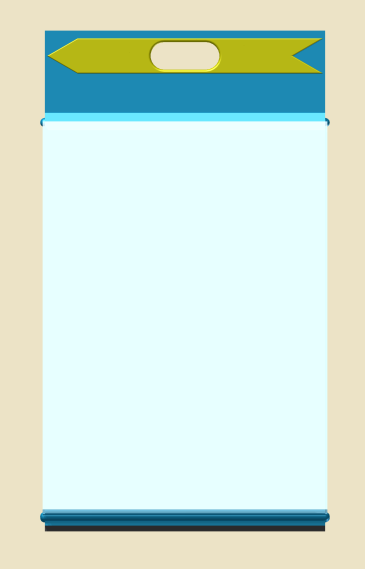

Frontal

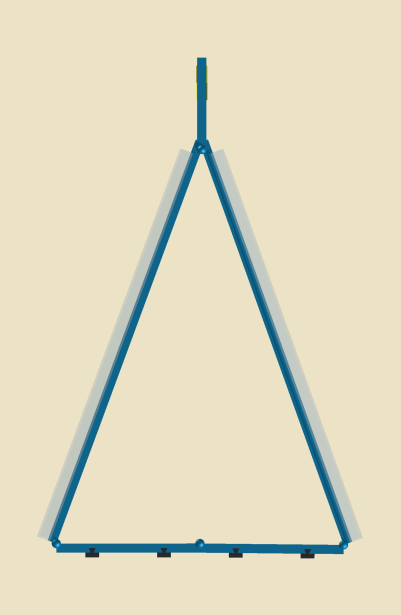

Perfil
Planos Técnicos
