Expdte 0400-16
Mesita de salón elíptica, realizado con cristal templado biselado en todo el borde, tanto en el nivel superior como en el inferior, estructura formada por adaptadores de acero cromado, fijado al cristal mediante pegamento UV en ambos niveles, madera de cerezo anclada a los adaptadores de acero mediante tornillo pasador con rosca y pies de acero cromado en la base inferior con rosca para nivelación en el piso.
La estructura de madera se puede realizar en pino, haya, arce, roble, etc… (Incluyo plano de muestra)
Dimensiones en (mm).
Alto x Ancho x Largo: 482 x 700 x 1100
Relación de Planos en A3.

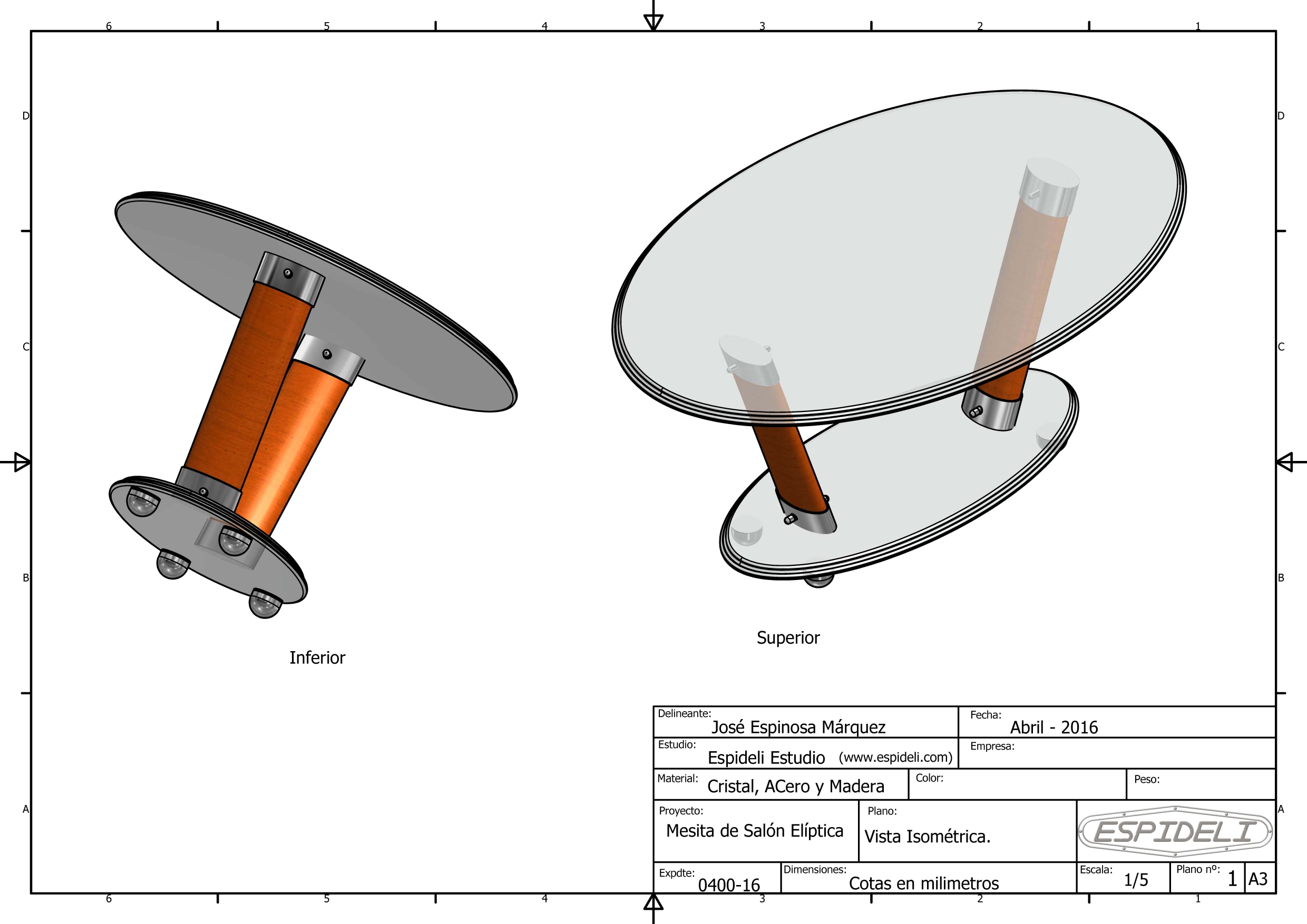

nº1. Vista Isométrica. Posiciones.
nº2. Alzado, Perfil y Secciones. Cotas Generales.
nº3. Cristal superior e Inferior. Cotas Generales.
nº4. Anclaje a Estructura.
nº5. Estructura.
nº6. Pie.
Vista Isométrica
Frontal
Perfil
Plano Técnico
Detalle pies de mesa con rosca para nivelación al piso.
