Expdte 1201-15
Cama litera alta en L, con armario dividido en zona superior e inferior, cuatro cajones en columna y cajonera bajo el somier inferior para usos varios, todo ello con tiradores de acero cromado. El somier inferior en L está sujeto a la estructura y al armario mediante tornillos de acero en un extremo y sujeto al cabecero en el otro extremo (las planchas laterales del armario también forman parte de la estructura, sujetando por un lado, al somier superior y por el otro, al somier inferior). Escalera anclada a la estructura lateral con angulares de acero cromados. Somier superior con quitamiedos. Realizado en madera de pino, en tono claro.
Se puede realizar en pino, haya, cerezo, roble, etc… y el color puede ser un barniz o pintura lacada en el color que se prefiera etc… (Incluyo plano de muestra)
Dimensiones en (mm).
Alto x Ancho x Largo: 1854 x 1941 x 1950
Relación de Planos en A3.

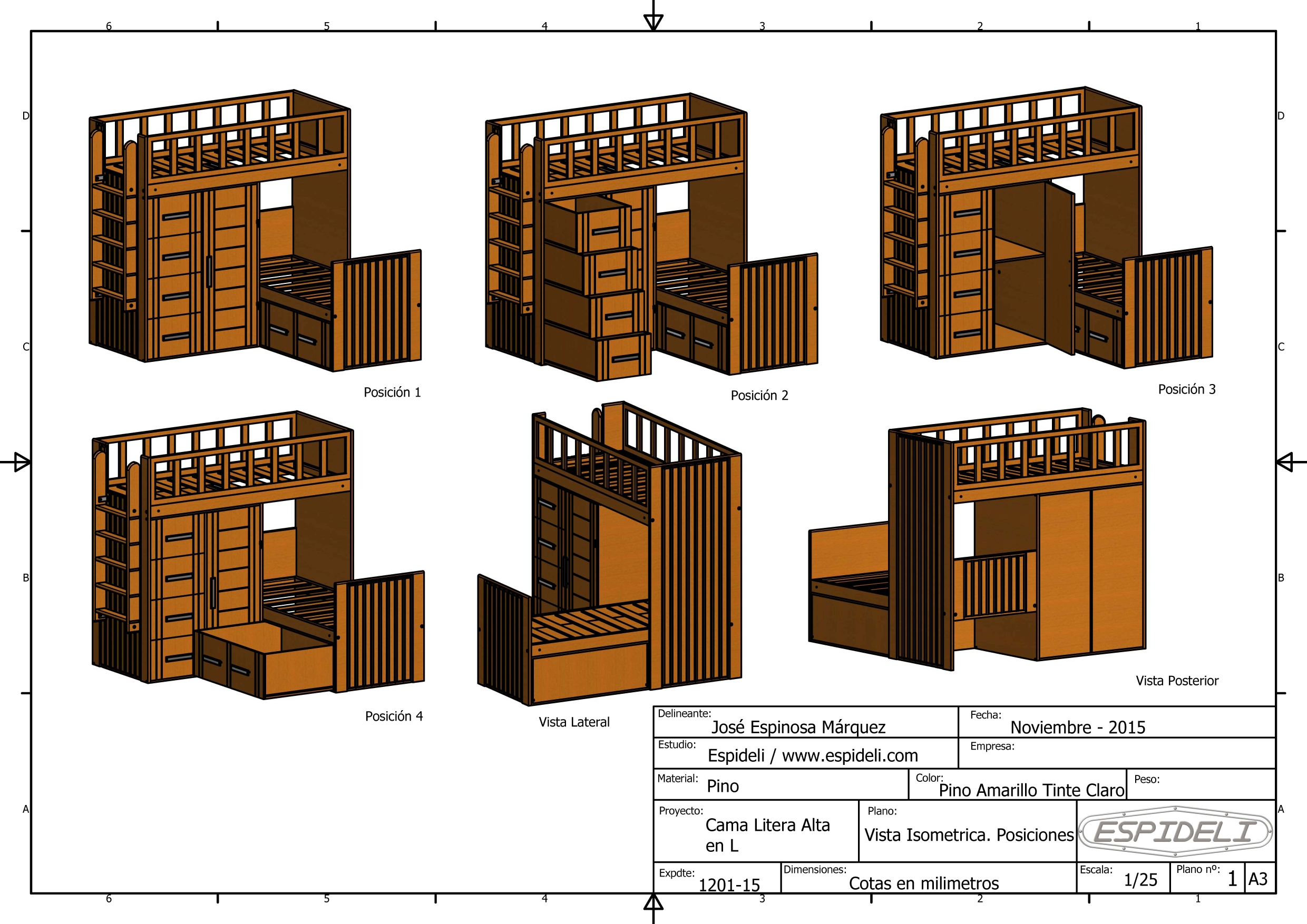

nº1. Vista Isométrica. Posiciones.
nº2. Alzado, Perfil y Secciones. Cotas Generales.
nº3. Estructura. Cotas Generales.
nº4. Estructura Armario.
nº5. Cajones y Puerta de Armario.
nº6. Somier Alto / Bajo.
nº7. Caja Somier. Base del Cajón.
nº8. Cajón Somier.
nº9. Escalera.

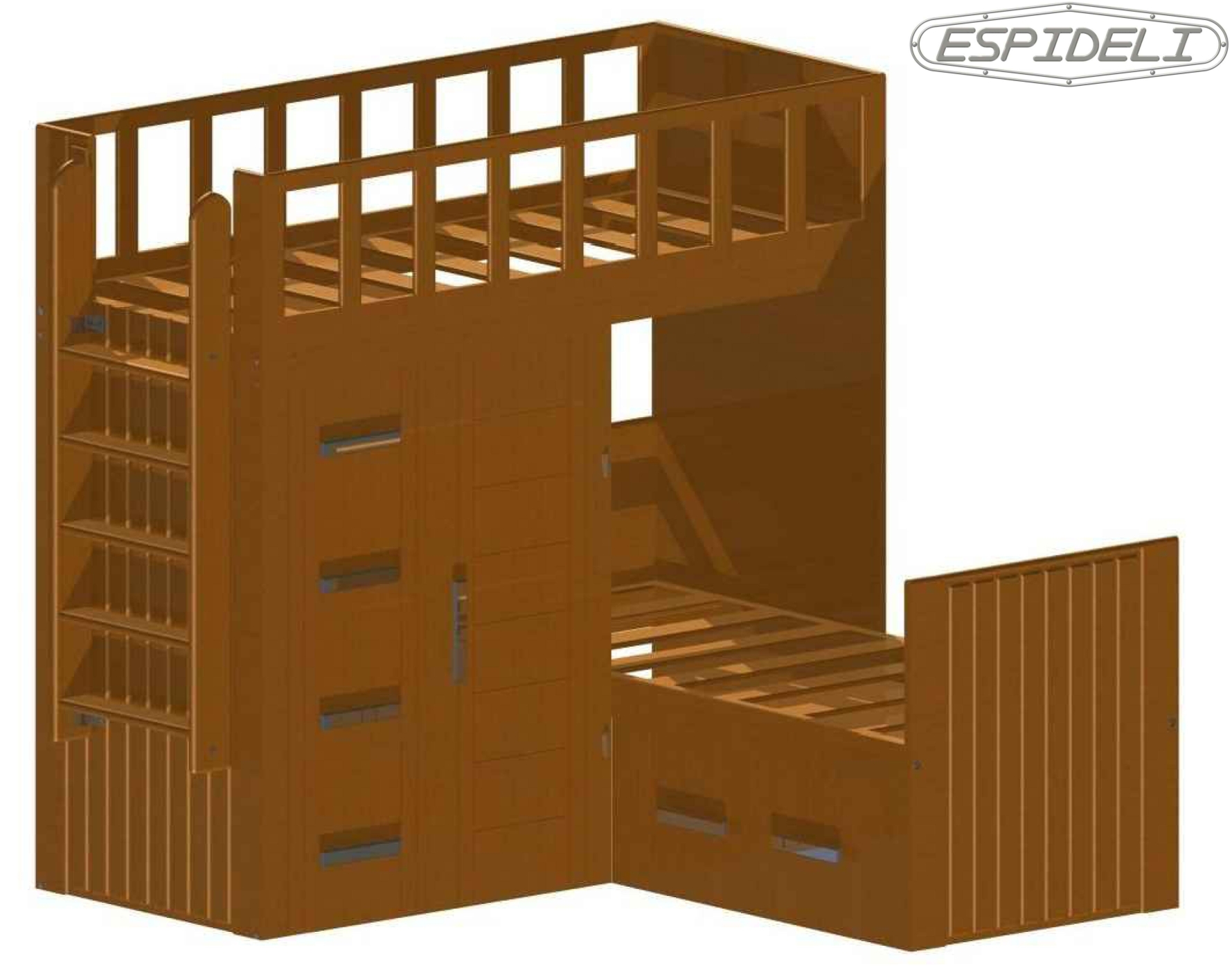

Posición 1

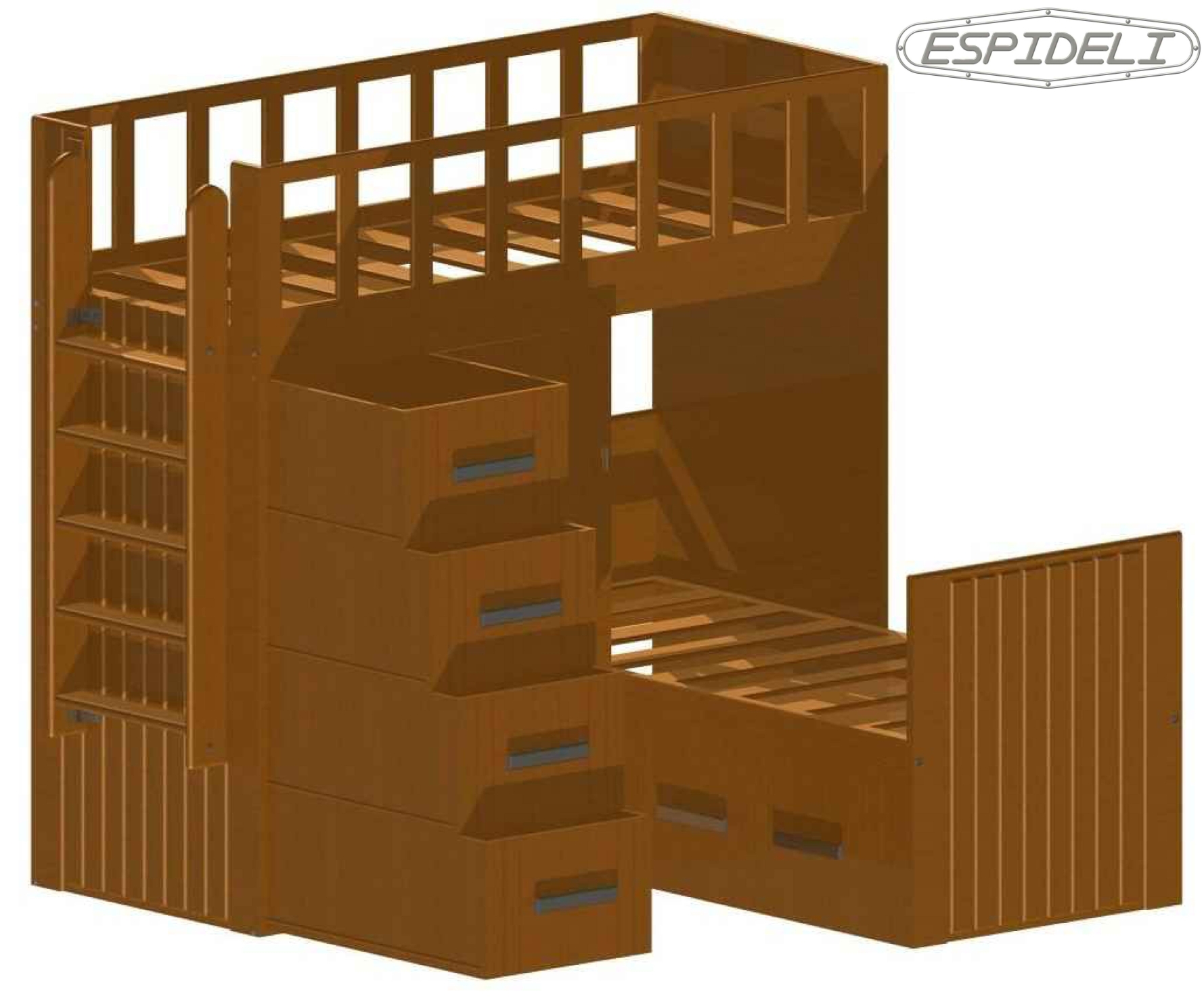

Posición 2

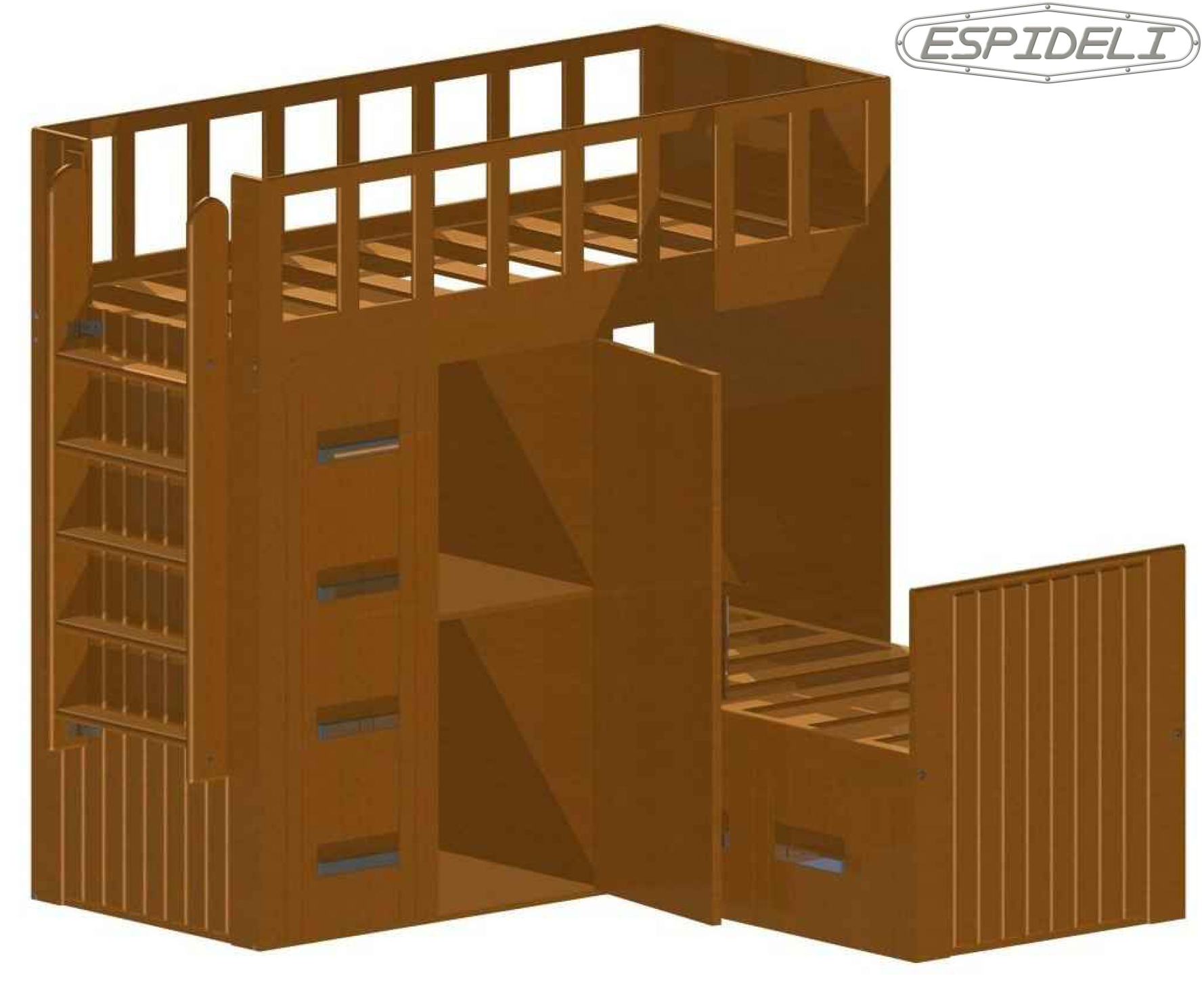

Posición 3

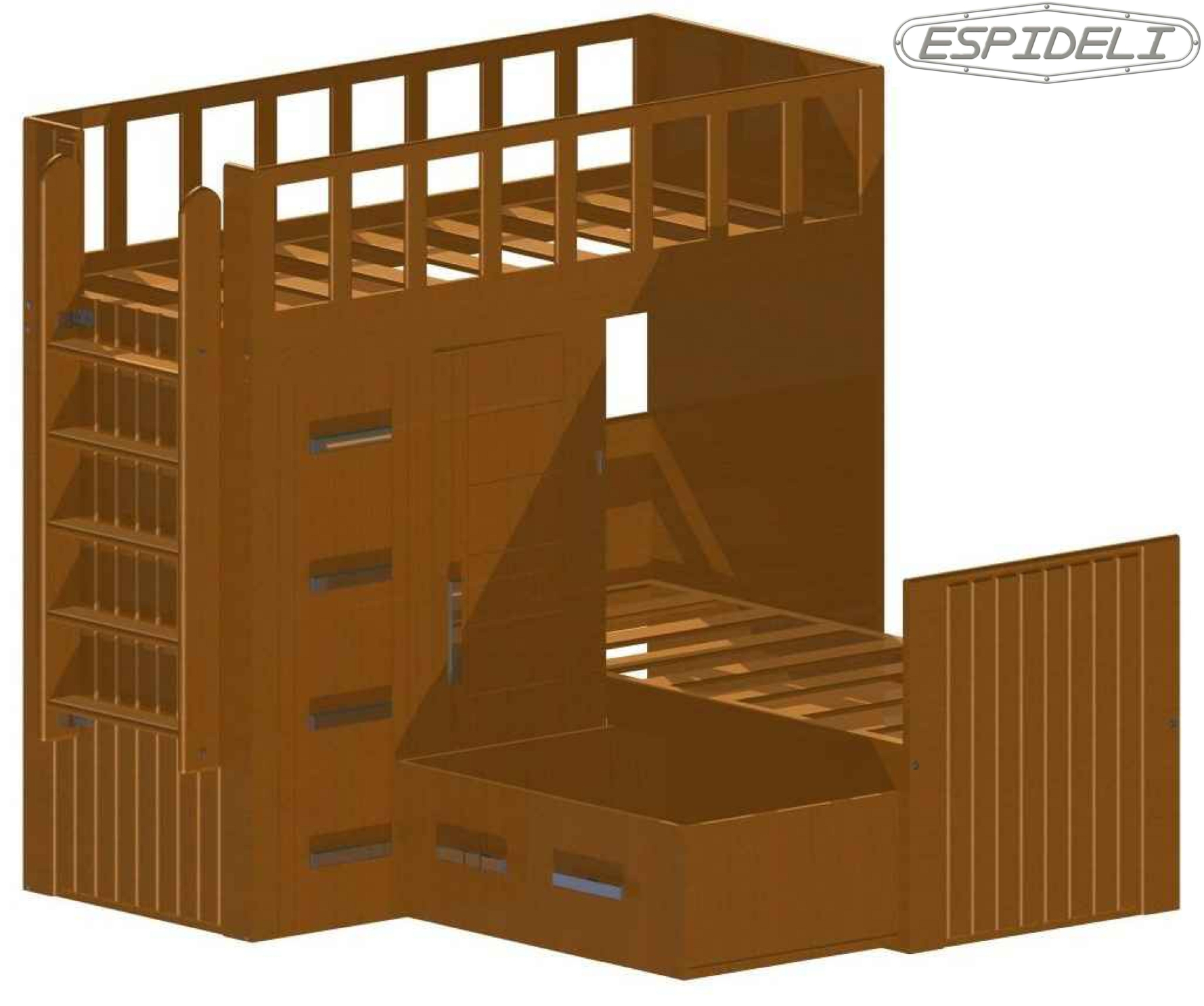

Posición 4
