Expdte 1101-15
Cama litera baja juvenil, somier superior con una altura max 1.10m, somier inferior con corredera metálica extensible, ruedas en las patas para facilitar el desplazamiento con tiradores cromados, cajones para usos varios con corredera metálica y tiradores cromados. Realizado en madera de pino, en tono claro. Con un diseño más moderno que el proyecto anterior que es más clásico.
Se puede realizar en pino, haya, cerezo, roble, y el color puede ser un barniz o pintura lacada en el color que se prefiera etc… ( Incluyo plano de muestra).
Dimensiones en (mm).
Alto x Ancho x Largo: 1150 x 851 x 1950
Relación de Planos en A3.

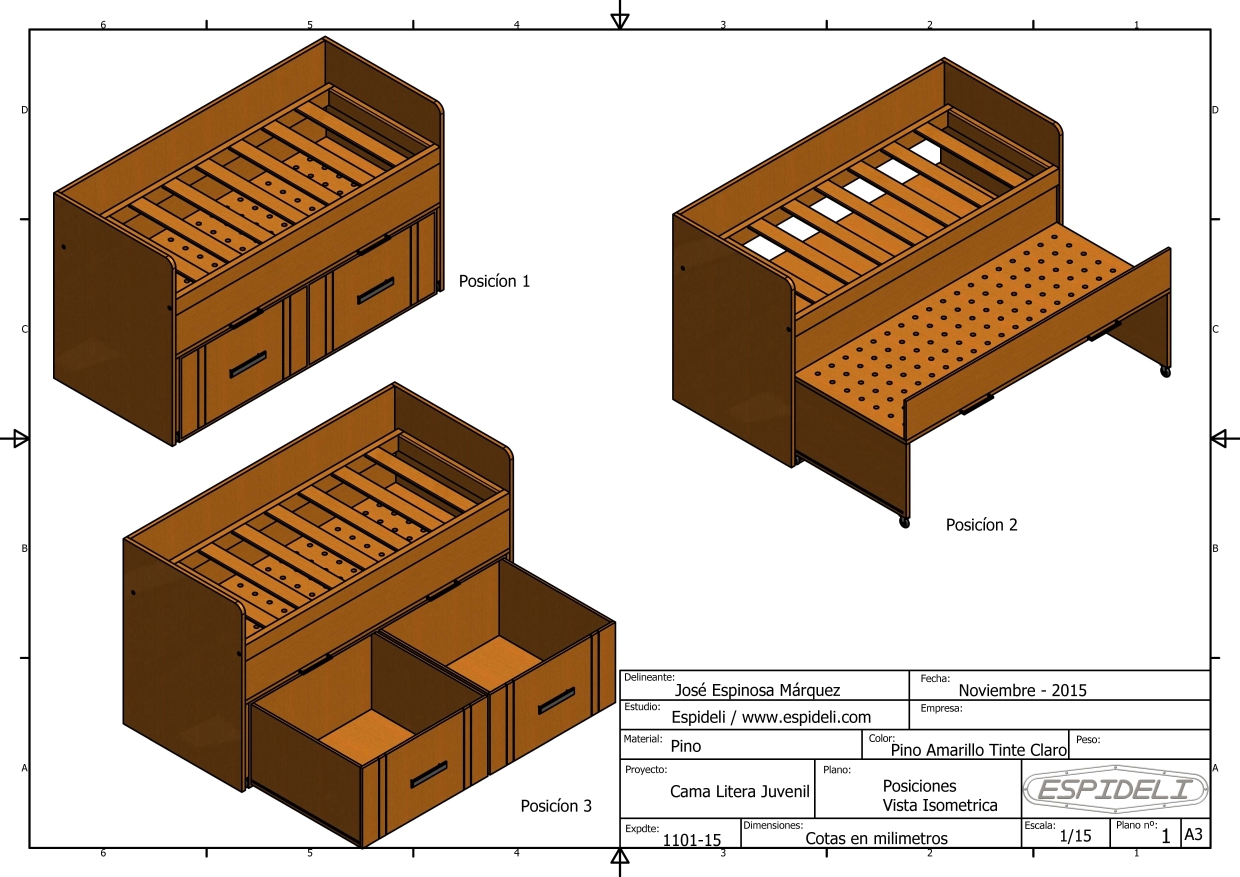

nº1. Vista Isométrica. Posiciones.
nº2. Alzado, Perfil y Secciones. Cotas Generales.
nº3. Estructura. Cotas Generales.
nº4. Somier Alto.
nº5. Somier Bajo.
nº6. Caja. Base del Cajón.
nº7. Cajón.

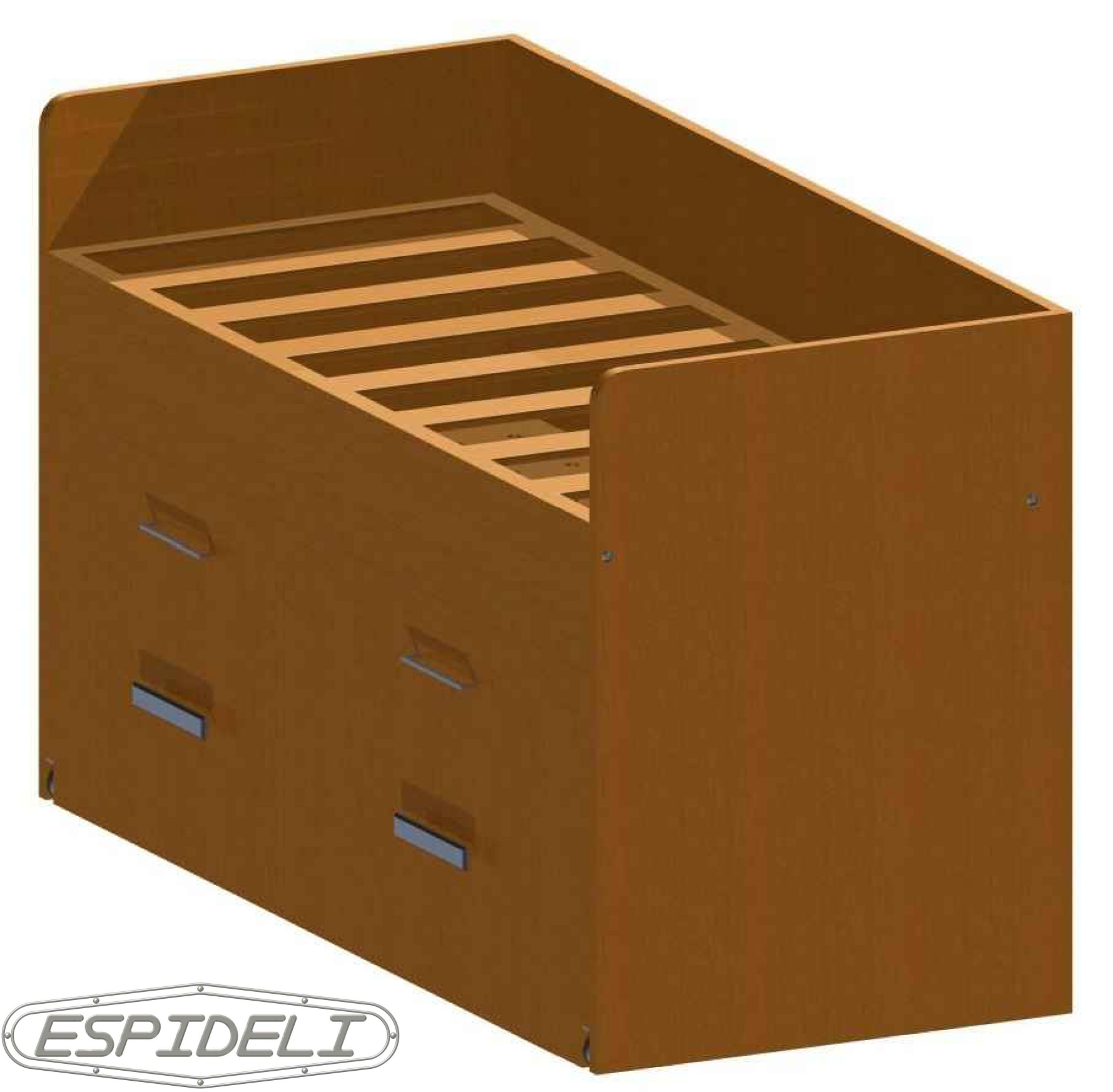

POSICIÓN 1

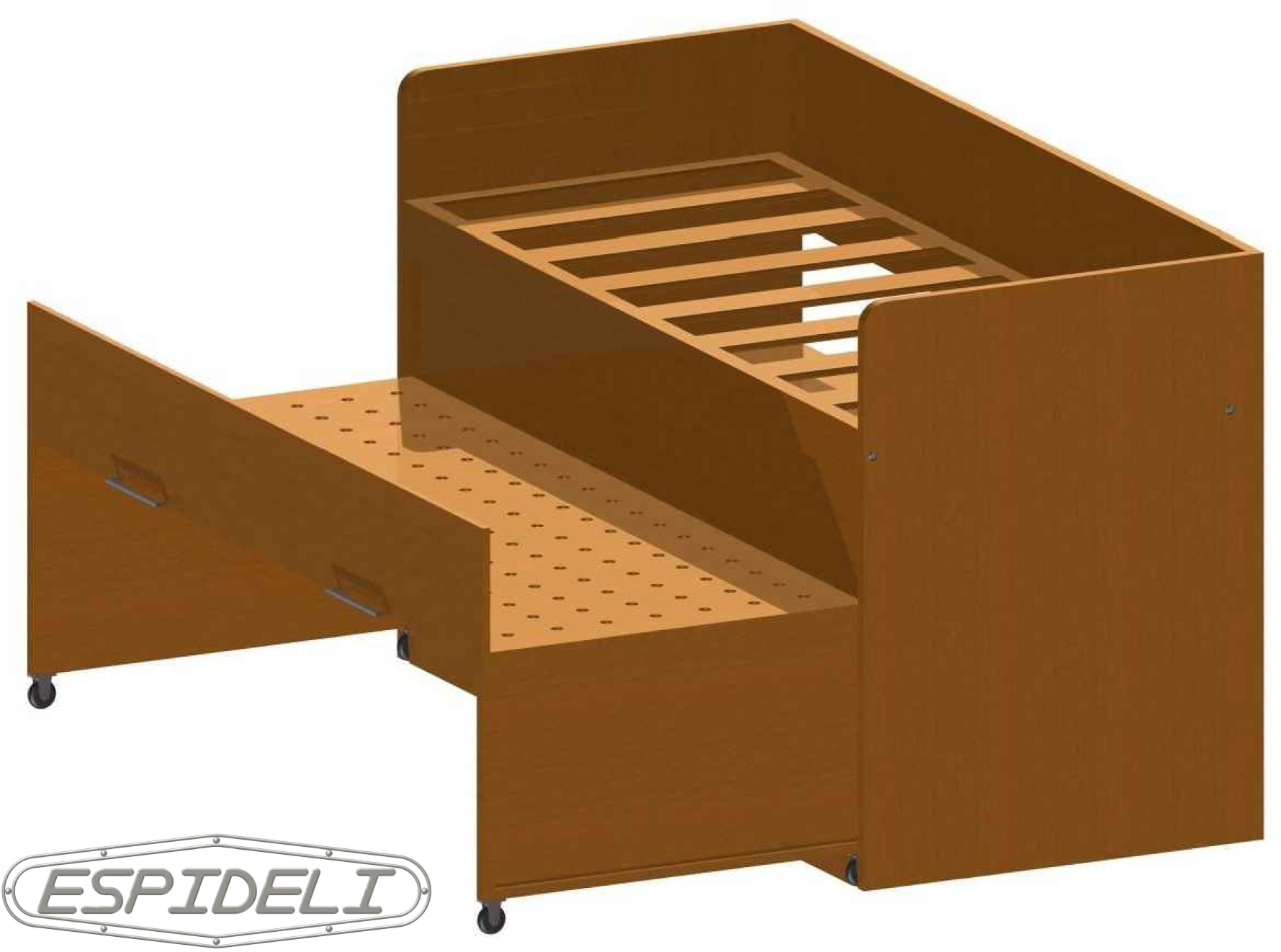

POSICIÓN 2

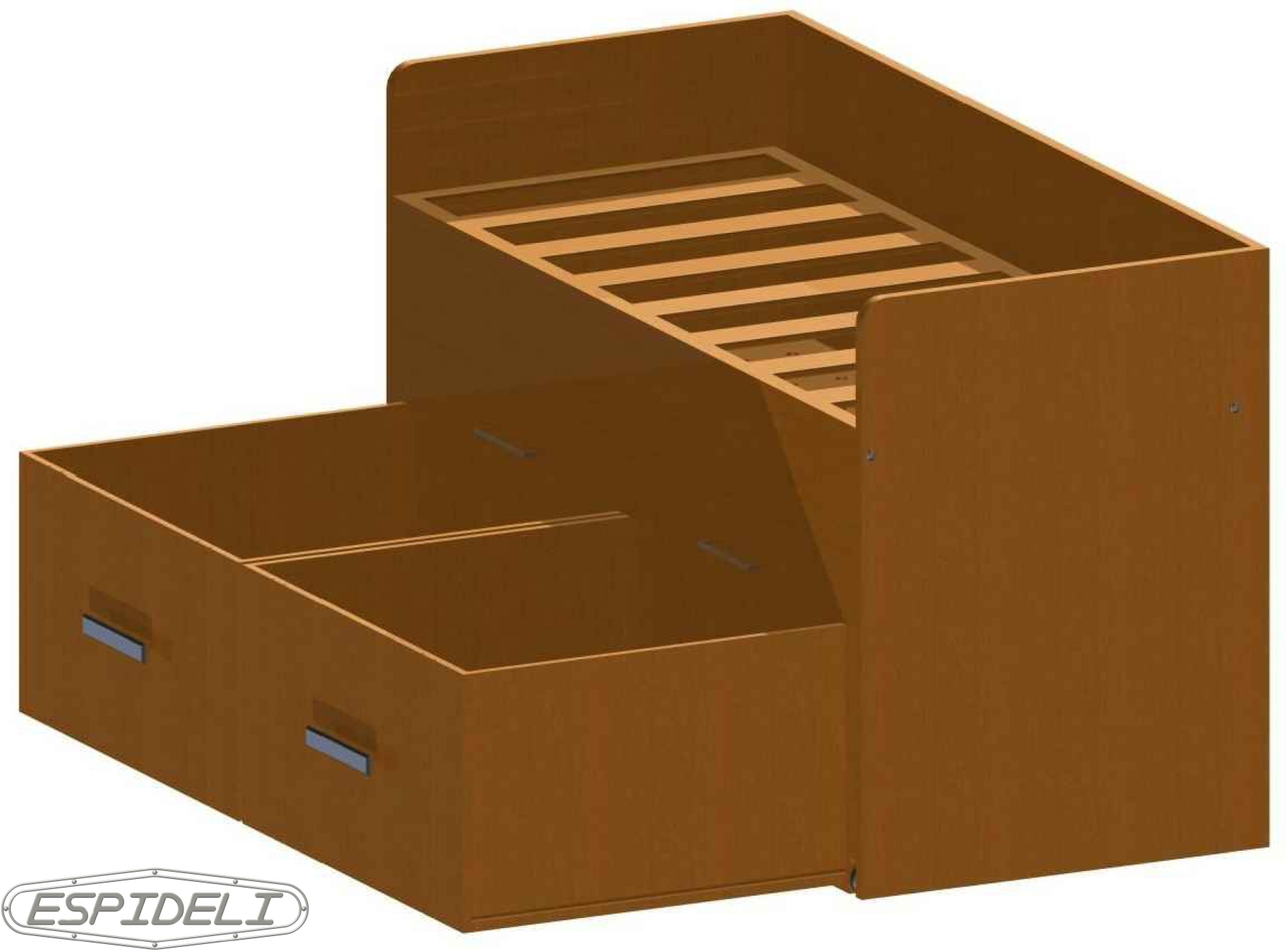

POSICIÓN 3
